Notice de Montage du Portail
Vidéo de Montage du Portail
Notice de Montage Automatisme Tucan
Vidéo de Montage Automatisme Tucan
Notice de Montage Automatisme Kappa
Vidéo de Montage Automatisme Kappa
Notice de Montage Automatisme Nice Oltre
Resistance
et durabilité
Traitements Qualimarine,
Qualanod, Qualicoat
augmentent la durabilité et
longévité et protègent
de la rouille. Entretien
facile, nettoyage.
Modernité
et différentiel
Lègerete
facilité avec la fermeture
en option manuel et
moteur moins puissant
pour fermeture automatique
Pourquoi faire confiance
à PrixImbattable?
Excellent service et
rapport qualité Pri, produits
haut de gamme. Garantie
étendeu pendant des anées
et prix extrêmement bas.
- Produit personnalisé fabriqué selon les spécifications du client
- Aluminium anti-corrosion avec alliage enrichi en silicium, titane et magnesium
- Traitement sortie d'extrusion de sur-durcissement à chaud, résistance et robustesse assurée
- Portail aluminium termolaqué, fixation tenon mortaise vissée renforcée
- Peinture polyester cuit au four label Qualicoat/Qualimarine/Qualanod
- Section du montant: 120mm x 64mm
- Section de la traverse: 80mm x 40mm
- Remplissage en Panneau de 3mm
- Traverse basse renforcée pour automatiser
- Fixation longitudinale et transversale par visserie inox
- Quincaillerie Inox/Alu laquée
- Bague laiton sur les montants
- Double battue centrale avec joint EPDM
- Assemblage mécano assemblé par emboitement
- La fabrication des panneaux étant différente du reste du portail, la teinte et son aspect sont légèrement différents.
- Augmente l’efficacité énergétique
- Diminution du poids du portail
- Panneau composite constitué de deux tôles d’aluminium avec un noyau minéral.
- Poids du panneau [kg/m²]: 7,6
- Epaisseur des tôles de recouvrement: 0,5 mm
Comportement au feu:
- UE: EN EN 13501-1; Classe B-s1, d0
- Suisse: VKF; RF2
- Test incendie majeur: Lepir 2; classement obtenu
- Portail à motoriser sans poignée ni serrure

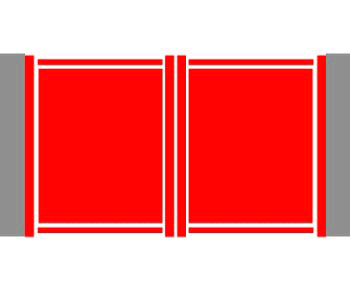

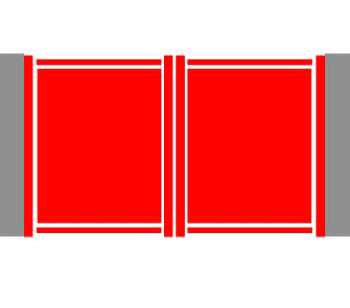

- 1 vantail ouvrant vue intérieure: au choix ou portail manuel
- La section des traverses et montants presque identique lui confère un esthétisme et un design épurè, très contemporain.
Ouverture Manuel:
Ouverture Motorisée:

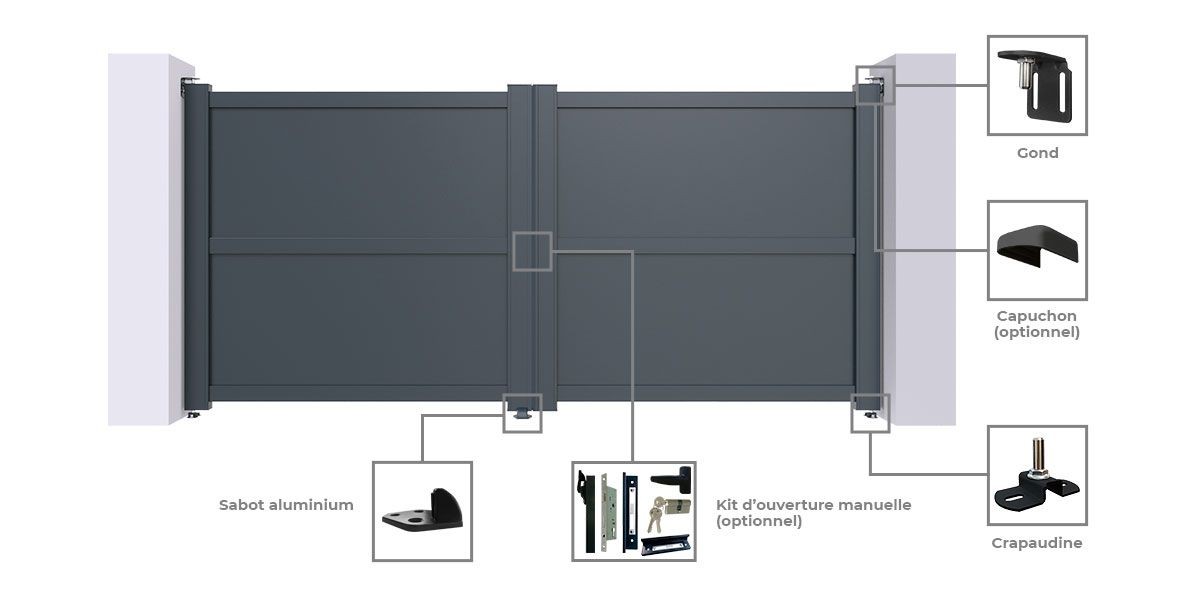

Gonds
Crapaudines
Visserie complète
Gabarit de perçage
Gond
(vue frontal)
Gond (vue latérale)
Axe de gond : Ø12 mm de diamètre
Crapaudine
Capuchon de gond, en plastique, pour donner une finition plus douce en haut du montant.
Dimensions : 59 x 100 x 26 mm
Couleur : Gris, blanc ou noir
Capuchon de gond et gond, en aluminium, pour donner une finition plus résistante en haut du montant.
Dimensions : 179 x 91 x 72 mm
284 x 55 x 71 mm
Assortie à la couleur du portail.
Battue de pilier, en aluminium, pour cacher le jour entre le pilier et le montant du portail.
Dimensions : 32 x 2000 x 40 mm
Assortie à la couleur du portail.
Poteau en aluminium, pour sceller ou fixer, réglable par découpe.
Dimensions : 150 x 2100 x 150 mm
Assortie à la couleur du portail.
Serrure, pour rendre le portail manuel.
Dimensions : 55 x 250 x 22 mm
Cylindre européen avec 3 clés, pour portail manuel.
Dimensions : 33 x 60 mm
Sabot central, pour portail manuel.
Dimensions : 134 x 129 x 52 mm
245 x 129 x 55 mm
Couleur : Noir
Sabot central
Sabot central
(partie supérieure)
Sabot central
(partie inférieure)
Sabot central
(complet)
Arrêt automatique, tube aluminium, pour portail manuel.
Dimensions : 38 x 352 x 38 mm
Couleur : Blanc ou noir
Gâche de portillon, en aluminium, pour portail manuel.
Dimensions : 40 x 250 x 32 mm
Couleur : Gris, blanc ou noir
Poignée, pour portail manuel.
Dimensions : 70 x 125 x 30 mm
Couleur : Blanc ou noir
Sabot central
Sabot central
(vue frontale)
Sabot central
(vue latérale)
Sabot central
(vue supérieure)
Motorisation
Automatisme Tucan
L'automatisme électromécanique irréversible TUCAN 24V est composé de matériaux d'excellente qualité qui lui permettent d'être exposé aux conditions climatiques les plus diverses sans perdre ses caractéristiques initiales. L'utilisation d'un senseur de position, encodeur, permet un contrôle de position extrêmement fiable du portail, permettant ainsi la détection d'obstacles tout au long du parcours du portail.
Dimensions : 1240 x 150 x 195 mm
• Mémorisation des temps et des forces le long du trajet du portail.
• Possibilité d'installer une bande de sécurité.
• Encodeur numérique.
• Détection des obstacles pendant l'ouverture et la fermeture du portail.
• Utilisation de batteries.
• Autorisation d'ouverture jusqu'à 110º.
• Ouverture partielle.
• Ralentissement aux points d'arrêt pour sauvegarder l'automatisme et sa structure.
1x Tableau de contrôle BR24 868 mhz
1x Récepteur RXGM 868 mhz
1x Paire de photocellules
Dimensions : 40 x 100 x 28 mm
1x Feu clignotant à LED
Dimensions : 40 x 100 x 28 mm
2x Opérateurs électromécaniques
Motorisation
Automatisme Kappa
L'automatisme électromécanique irréversible KAPPA 24V avec support articulé est composé de matériaux d'excellente qualité qui lui permettent d'être exposé aux conditions climatiques les plus diverses sans perdre ses caractéristiques initiales. L'utilisation d'un senseur de position, encodeur, permet un contrôle de position extrêmement fiable du portail, permettant ainsi la détection d'obstacles tout au long du parcours du portail.
• Mémorisation des temps et des forces le long du trajet du portail.
• Possibilité d'installer une bande de sécurité.
• Encodeur numérique.
• Détection des obstacles pendant l'ouverture et la fermeture du portail.
• Utilisation de batteries.
• Autorisation d'ouverture jusqu'à 110º.
• Ouverture partielle.
• Ralentissement aux points d'arrêt pour sauvegarder l'automatisme et sa structure.
1x Tableau de contrôle SWG24
1x Récepteur RXGM 868 mhz
1x Paire de photocellules
Dimensions : 40 x 100 x 28 mm
1x Feu clignotant à LED
Dimensions : 40 x 100 x 28 mm
2x Opérateurs électromécaniques
Motorisation
Automatisme Nice Oltre
Le moteur escamotable pour portails à battant jusqu'à 100 kg et une longueur de vantail jusqu'à 1700 mm.
Motoréducteur électromécanique irréversible 24 Vdc.
Impact visuel minimal
Grâce aux dimensions réduites, le moteur peut être aisément installé dans les profils du vantail du portail ou dans les colonnes, même très fines (avec un diamètre minimum de 55 m).
Simple à installer
Grâce à l'installation par le bas, la fixation du moteur à l'intérieur de la colonne est facilitée.
Résistant
Structure en aluminium moulé sous pression, IP67: Oltre résiste aux conditions climatiques les plus rigides.
Rapide et fiable
Ouverture complète du vantail (90°) en 10 secondes environ. Oltre a été testé pour une utilisation de 60 cycles/heure, qui le rend adapté à tous les contextes prévoyant une utilisation intensive.
Sûr
Déverrouillage manuelle externe facilement utilisable : l'ouverture manuel est toujours possible sans devoir démonter le portail.
Logique de commande dédiée, Moonclever MC824L :
• Programmation simple.
• Autoapprentissage des fins de course en ouverture et en fermeture.
• Diagnostic automatique des anomalies.
• Programmation du temps de pause.
• Ouverture piétons.
• Ralentissement en ouverture et en fermeture.
• Détection des obstacles a double technologie.
• Fonctionnement en l'absence de courant avec batterie rechargeable en option (PS324).
• Pose plus rapide avec les accessoires radios.
1x Paire de photocellules
Dimensions : 40 x 100 x 28 mm
1x Feu clignotant à LED
Dimensions : 40 x 100 x 28 mm
2x Opérateurs électromécaniques
En achetant 1 automatisme, vous recevrez :
• 2 télécommandes (il est possible d'acheter des télécommandes supplémentaires en option);
• 1 kit batterie.
2x Télécommandes 4 voies 868,4 mhz
Dimensions : 35 x 65 x 11 mm
L'émetteur LEO est disponible sur la fréquence 868,4 mhz et plus de 18 millions de combinaisons possibles garantissent les plus hauts niveaux de sécurité. Sa portée est de plus de 100 mètres en champ libre, alimenté par une seule batterie de 3 VDC. Il est disponible pour le contrôle de nombreux systèmes.
• 868,4 mhz
• 18 millions de combinaisons
• 4 canaux
3 étapes pour changer la pile de votre télécommande
Étape 1 : Retirez les vis à l'arrière de la télécommande.
Étape 2 : Retirez la plaque, la pile se trouve à l'arrière de la plaque.
Étape 3 : Retirez et remplacez la pile.
1 Kit Batterie 24/1.2 Ah,
adaptable à différents automatismes,
comprends 1 boîte et 2 batteries 12 V.
Boîte
(vue frontale)
Boîte
(vue latérale)
Boîte
(vue intérieure)
Batterie
(vue frontale)
Batterie
(vue latérale)
La largeur
- La largeur définie par le client est la largeur entre piliers nécessaire ou existante.
Exemple:
- Largeur portail = Largeur entre piliers - 60 mm.
Soit : 3000mm
Angle d'ouverture
- Angle d'ouverture maximal: 110º

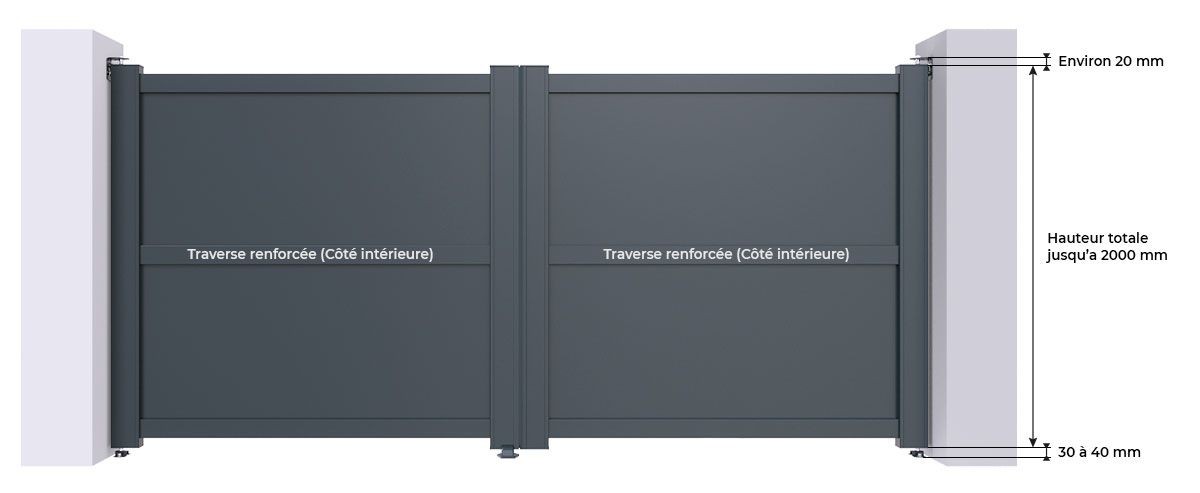

La hauteur
- La hauteur définie par le client est hauteur du sol en haut du montant.
Attention : Si vous choisissez un portail sur mesure dont la hauteur définie est de 1800 mm (par exemple), il faut une hauteur disponible au pilier de 1850 mm, soit 50 mm de plus.
- Ces 50 mm correspondent au jeu au niveau du gond (environ 20 mm) + la hauteur éventuelle d'un capuchon de gond (environ 30 mm).
Mesures de Fabrication
Références spécifiques
Portail aluminium Atlanta battant sur mesure à motoriser. Largeur entre piliers max : 4000 mm - Hauteur max : 2000 mm.
