Notice de Montage du Portail
Vidéo de Montage du Portail
Notice de Montage Automatisme Tucan
Vidéo de Montage Automatisme Tucan
Notice de Montage Automatisme Kappa
Vidéo de Montage Automatisme Kappa
Notice de Montage Automatisme
Connaître les avantages du portail!
Résistance
et durabilité
Traitements Qualimarine,
Qualanod, Qualicoat
augmentent la durabilité et
longévité et protègent
de la rouille. Facile à
entretenir et à nettoyer.
Modernité
et différentiel
Légèreté.
Facilité avec la fermeture
en option manuelle et
moteur moins puissant
pour fermeture automatique.
Pourquoi faire confiance
à PrixImbattable?
Excellent service avant
et après-vente, produits de
longue durée. Garantie
étendue pendant des années
et prix extrêmement bas.

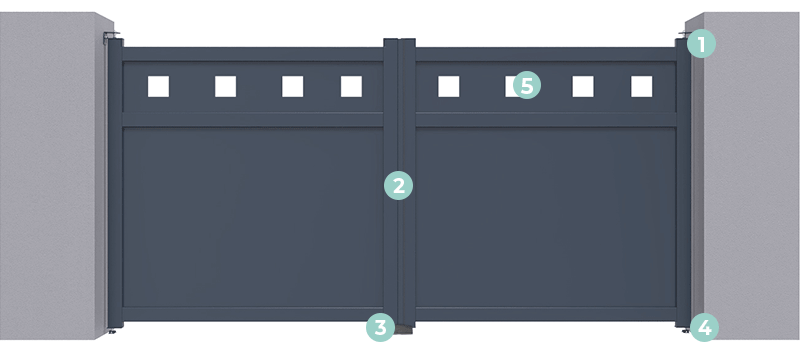

Gond
Kit d'ouverture manuelle (optionnel)
Sabot central (pour portail motorisé)
Sabot central (pour portail manuel)
Crapaudine
5 Décor
Paille

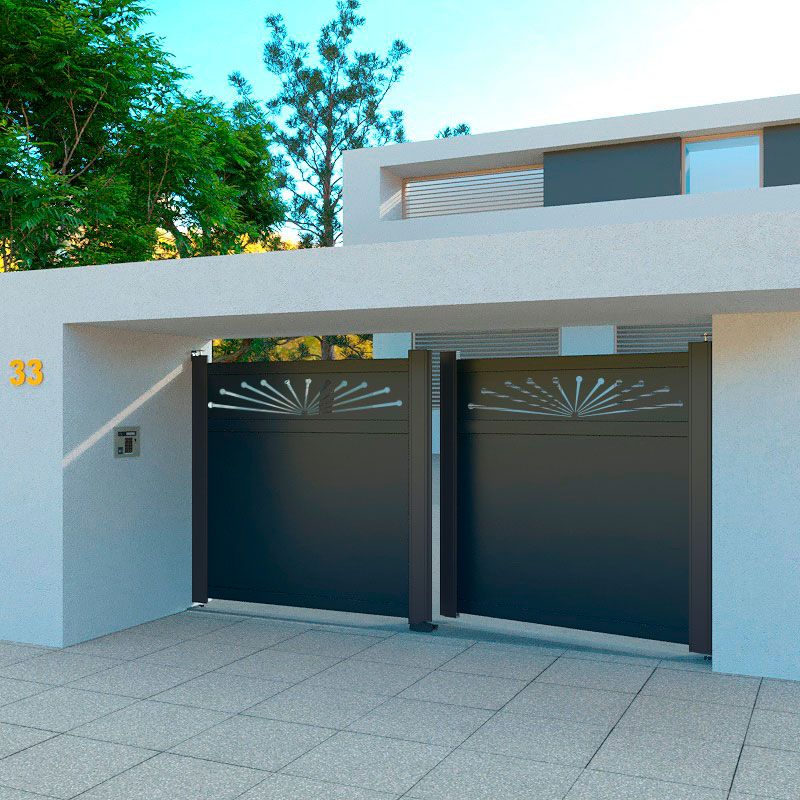

Pan
Carré
Lunaire

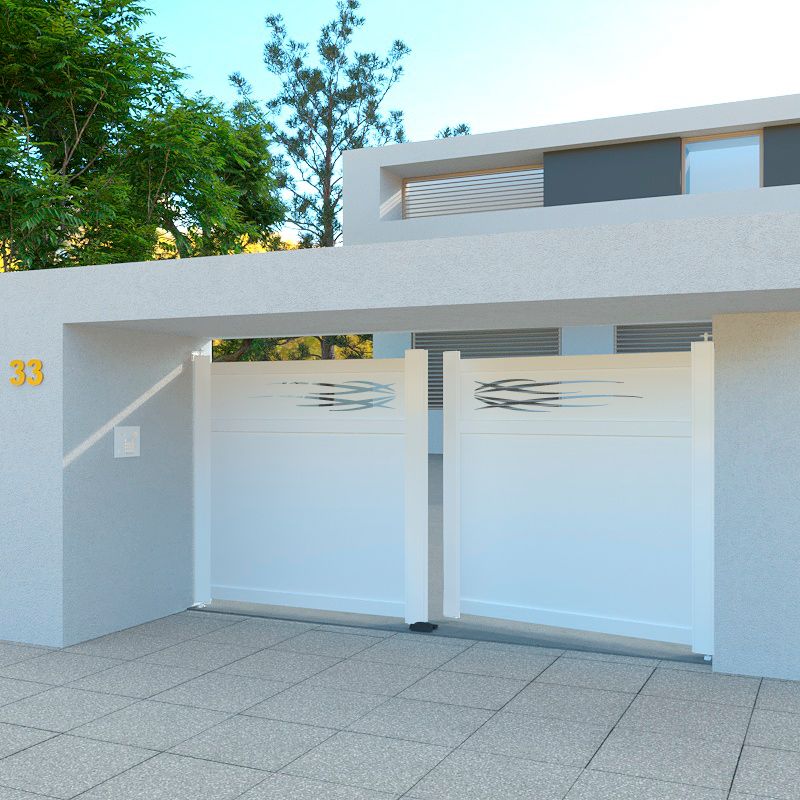

Tribale
Anneaux

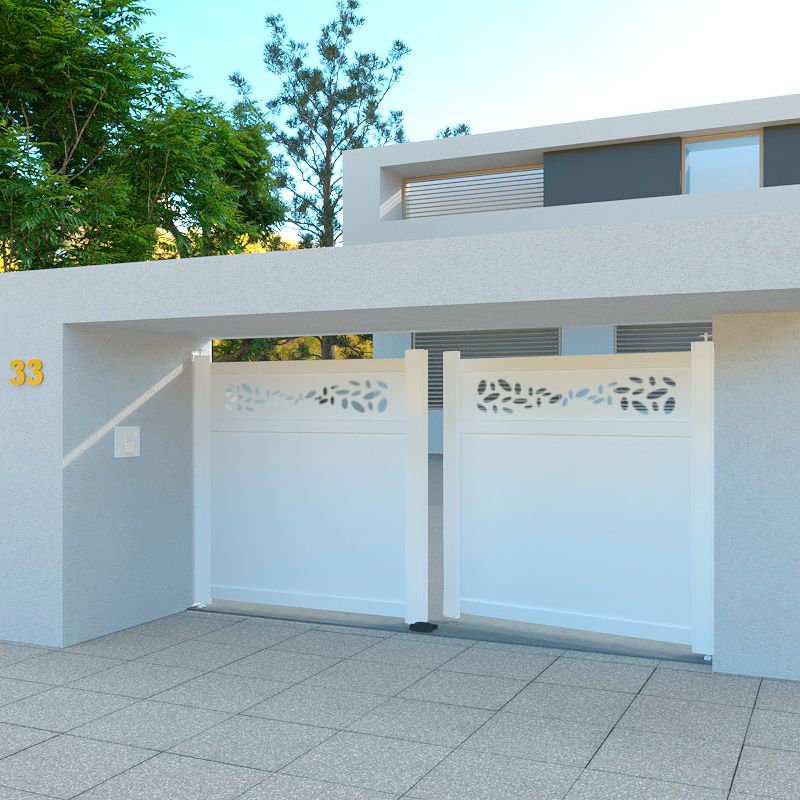

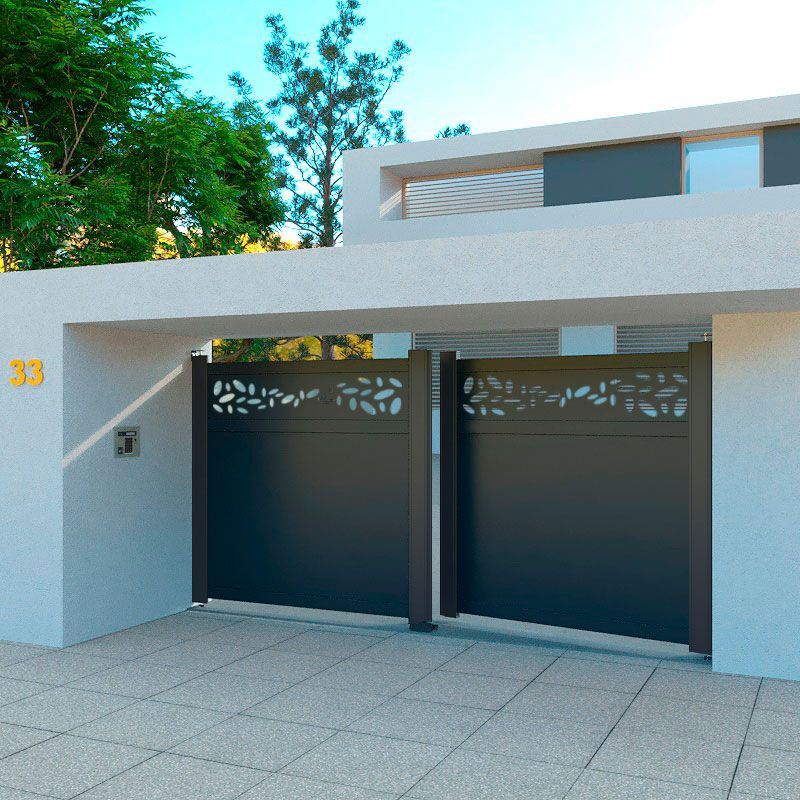

Galet

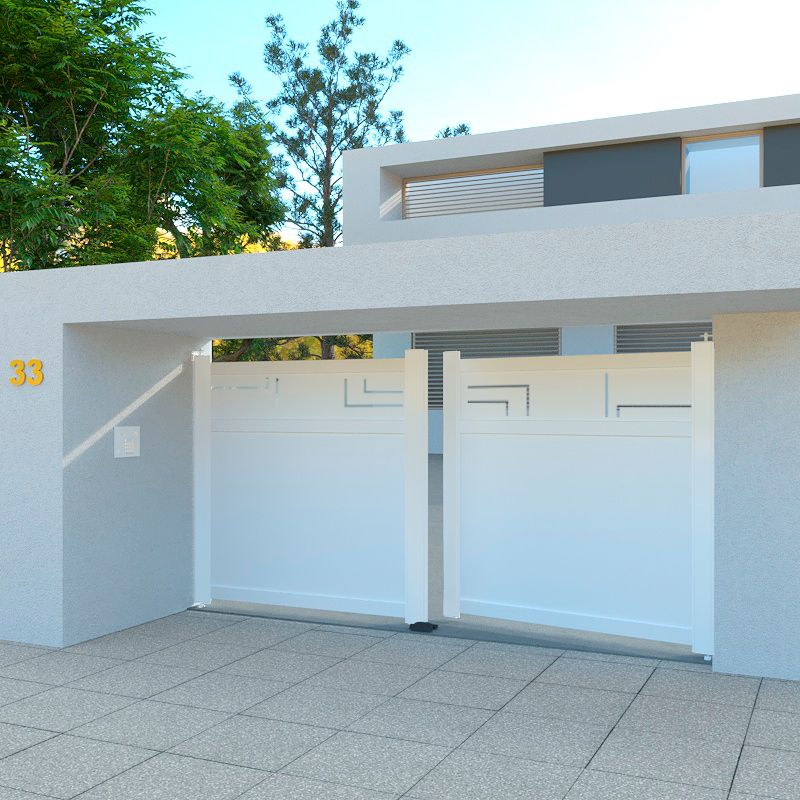

Chip
Risques
Branches

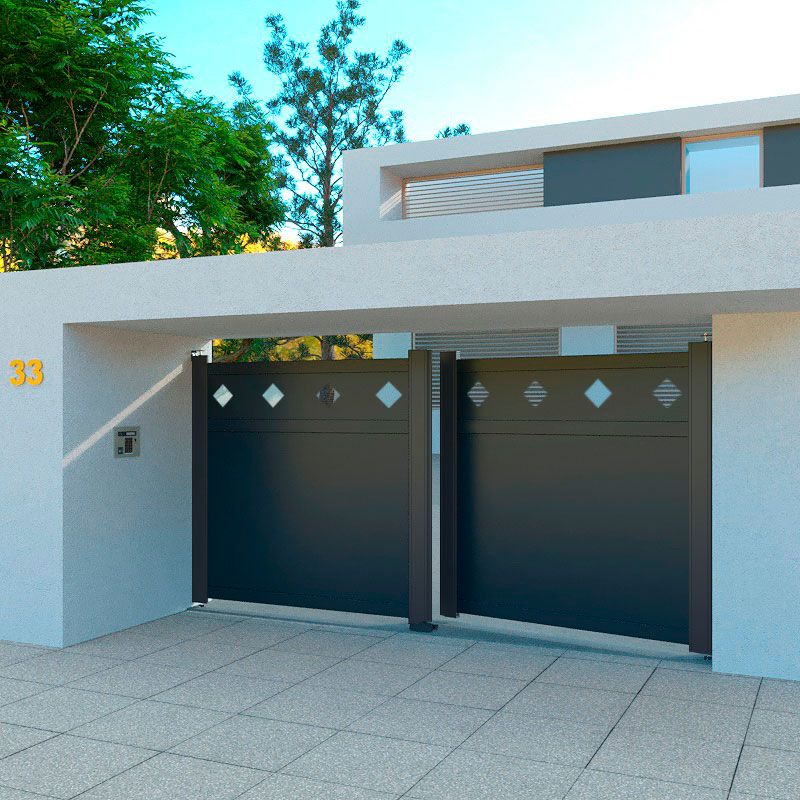

Losange
warning Le design de la décoration peut être légèrement modifié en fonction de la hauteur du portail.
Battue du portail avec joint EPDM a un design moderne et efficace. Dans le but de réduire l'impact sur les deux vantaux, il permet de prolonger la durée de votre portail.
Double battue
Portail battant sur mesure
Couvercle de montant du portail battant sur mesure
Pour montant 120 mm x 64 mm
Montant du portail battant sur mesure
Dimensions : 120 mm x 64 mm
Fixation du montant du portail battant sur mesure
Longitudinale et transversale
check Produit personnalisé fabriqué selon les spécifications du client
check Aluminium anticorrosion avec alliage enrichi en silicium, titane et magnésium
check Traitement sortie d'extrusion de sur-durcissement à chaud, résistance et robustesse assurée
check Portail aluminium termolaqué, fixation tenon mortaise vissée renforcée
check Peinture polyester cuit au four label Qualicoat / Qualimarine / Qualanod
check Section du montant : 120 mm x 64 mm
check Section de la traverse : 80 mm x 40 mm
check Panneau sandwich de 3 mm
check Traverse basse renforcée pour automatiser
check Fixation longitudinale et transversale par visserie inox
check Quincaillerie Inox/Alu laquée
check Bague laiton sur les montants
check Double battue centrale avec joint EPDM
check Aluminium 100% recyclable
• La fabrication des panneaux étant différente du reste du portail, la teinte et son aspect sont légèrement différents.
• Augmente l’efficacité énergétique
• Diminution du poids du portail
• Panneau constitué de deux tôles d’aluminium avec un noyau minéral
• Poids du panneau [kg/m²] : 7,6
• Épaisseur des tôles de recouvrement : 0,5 mm
Comportement au feu :
• UE : EN 13501-1; Classe B-s1, d0
• Suisse : VKF; RF2
• Test incendie majeur : Lepir 2; classement obtenu
1 Noyau à remplissage minéral
2 0,5 mm aluminium
• Difficilement inflammable
Découpe de la décoration avec noyau de minéraux et aluminium en noir de 0,5 mm de chaque côté, échantillon.
Gris RAL 7016
Blanc RAL 9016
• Portail à motoriser sans poignée ni serrure
• 1 vantail ouvrant vue intérieure (au choix) ou portail manuel
• La section des traverses et montants presque identiques lui confère un esthétisme et un design épuré, très contemporain
Ouverture manuelle
Ouverture motorisée
Gonds
Crapaudines
Visserie complète
Gabarit de perçage
Gond
(vue frontal)
Gond (vue latérale)
Axe de gond : Ø12 mm de diamètre
Crapaudine
Capuchon de gond, en plastique, pour donner une finition plus douce en haut du montant.
Dimensions : 59 x 100 x 26 mm
Couleur : Gris, blanc ou noir
Capuchon de gond et gond, en aluminium, pour donner une finition plus résistante en haut du montant.
Dimensions : 179 x 91 x 72 mm
284 x 55 x 71 mm
Assortie à la couleur du portail.
Battue de pilier, en aluminium, pour cacher le jour entre le pilier et le montant du portail.
Dimensions : 32 x 2000 x 40 mm
Assortie à la couleur du portail.
Poteau en aluminium, pour sceller ou fixer, réglable par découpe.
Dimensions : 150 x 2100 x 150 mm
Assortie à la couleur du portail.
Serrure, pour rendre le portail manuel.
Dimensions : 55 x 250 x 22 mm
Cylindre européen avec 3 clés, pour portail manuel.
Dimensions : 33 x 60 mm
Sabot central, pour portail manuel.
Dimensions : 134 x 129 x 52 mm
245 x 129 x 55 mm
Couleur : Noir
Sabot central
Sabot central
(partie supérieure)
Sabot central
(partie inférieure)
Sabot central
(complet)
Arrêt automatique, tube aluminium, pour portail manuel.
Dimensions : 38 x 352 x 38 mm
Couleur : Blanc ou noir
Gâche de portillon, en aluminium, pour portail manuel.
Dimensions : 40 x 250 x 32 mm
Couleur : Gris, blanc ou noir
Poignée, pour portail manuel.
Dimensions : 70 x 125 x 30 mm
Couleur : Blanc ou noir
Sabot central
Sabot central
(vue frontale)
Sabot central
(vue latérale)
Sabot central
(vue supérieure)
Motorisation
Automatisme Tucan
L'automatisme électromécanique irréversible TUCAN 24V est composé de matériaux d'excellente qualité qui lui permettent d'être exposé aux conditions climatiques les plus diverses sans perdre ses caractéristiques initiales. L'utilisation d'un senseur de position, encodeur, permet un contrôle de position extrêmement fiable du portail, permettant ainsi la détection d'obstacles tout au long du parcours du portail.
Dimensions : 1240 x 150 x 195 mm
• Mémorisation des temps et des forces le long du trajet du portail.
• Possibilité d'installer une bande de sécurité.
• Encodeur numérique.
• Détection des obstacles pendant l'ouverture et la fermeture du portail.
• Utilisation de batteries.
• Autorisation d'ouverture jusqu'à 110º.
• Ouverture partielle.
• Ralentissement aux points d'arrêt pour sauvegarder l'automatisme et sa structure.
1x Tableau de contrôle BR24 868 mhz
1x Récepteur RXGM 868 mhz
1x Paire de photocellules
Dimensions : 40 x 100 x 28 mm
1x Feu clignotant à LED
Dimensions : 40 x 100 x 28 mm
2x Opérateurs électromécaniques
Motorisation
Automatisme Kappa
L'automatisme électromécanique irréversible KAPPA 24V avec support articulé est composé de matériaux d'excellente qualité qui lui permettent d'être exposé aux conditions climatiques les plus diverses sans perdre ses caractéristiques initiales. L'utilisation d'un senseur de position, encodeur, permet un contrôle de position extrêmement fiable du portail, permettant ainsi la détection d'obstacles tout au long du parcours du portail.
• Mémorisation des temps et des forces le long du trajet du portail.
• Possibilité d'installer une bande de sécurité.
• Encodeur numérique.
• Détection des obstacles pendant l'ouverture et la fermeture du portail.
• Utilisation de batteries.
• Autorisation d'ouverture jusqu'à 110º.
• Ouverture partielle.
• Ralentissement aux points d'arrêt pour sauvegarder l'automatisme et sa structure.
1x Tableau de contrôle SWG24
1x Récepteur RXGM 868 mhz
1x Paire de photocellules
Dimensions : 40 x 100 x 28 mm
1x Feu clignotant à LED
Dimensions : 40 x 100 x 28 mm
2x Opérateurs électromécaniques
Motorisation
Automatisme Nice Oltre
Le moteur escamotable pour portails à battant jusqu'à 100 kg et une longueur de vantail jusqu'à 1700 mm.
Motoréducteur électromécanique irréversible 24 Vdc.
Impact visuel minimal
Grâce aux dimensions réduites, le moteur peut être aisément installé dans les profils du vantail du portail ou dans les colonnes, même très fines (avec un diamètre minimum de 55 m).
Simple à installer
Grâce à l'installation par le bas, la fixation du moteur à l'intérieur de la colonne est facilitée.
Résistant
Structure en aluminium moulé sous pression, IP67: Oltre résiste aux conditions climatiques les plus rigides.
Rapide et fiable
Ouverture complète du vantail (90°) en 10 secondes environ. Oltre a été testé pour une utilisation de 60 cycles/heure, qui le rend adapté à tous les contextes prévoyant une utilisation intensive.
Sûr
Déverrouillage manuelle externe facilement utilisable : l'ouverture manuel est toujours possible sans devoir démonter le portail.
Logique de commande dédiée, Moonclever MC824L :
• Programmation simple.
• Autoapprentissage des fins de course en ouverture et en fermeture.
• Diagnostic automatique des anomalies.
• Programmation du temps de pause.
• Ouverture piétons.
• Ralentissement en ouverture et en fermeture.
• Détection des obstacles a double technologie.
• Fonctionnement en l'absence de courant avec batterie rechargeable en option (PS324).
• Pose plus rapide avec les accessoires radios.
Références spécifiques
Portail Dortmund aluminium battant sur mesure à motoriser. Hauter max : 1800 mm.
